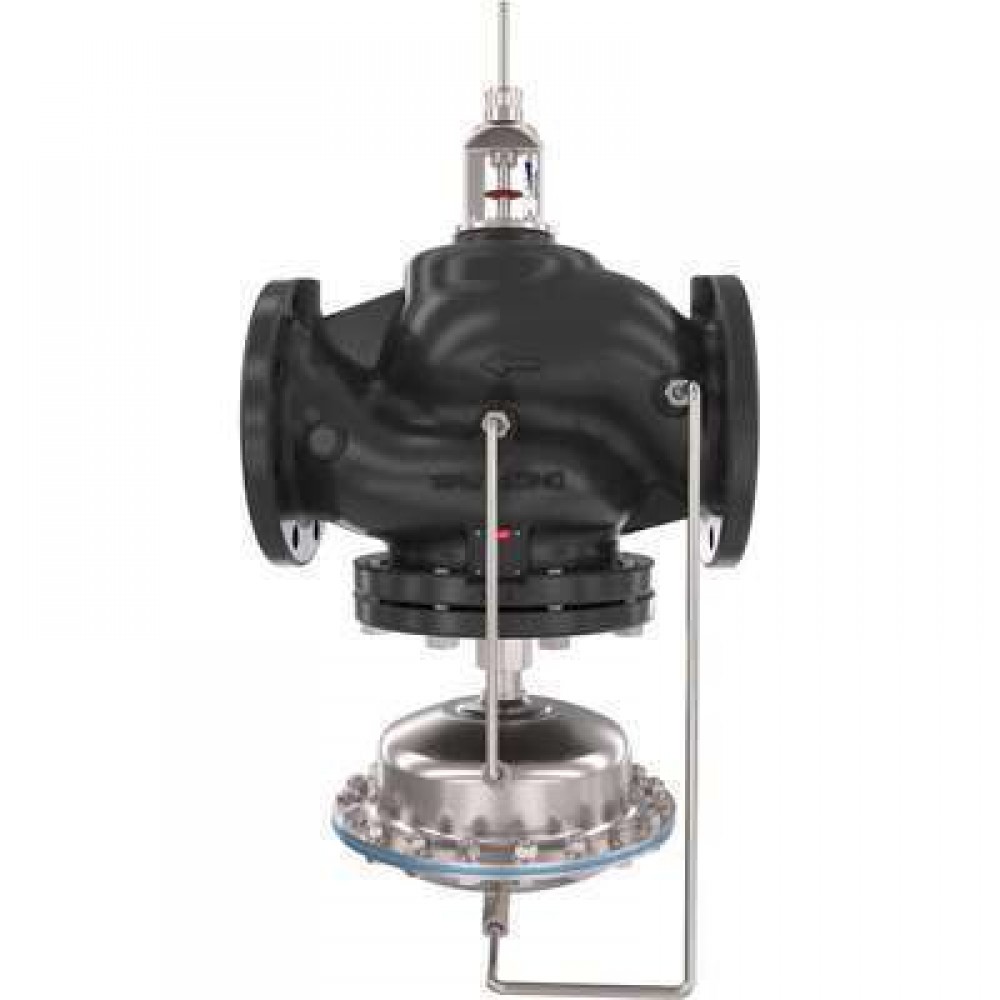

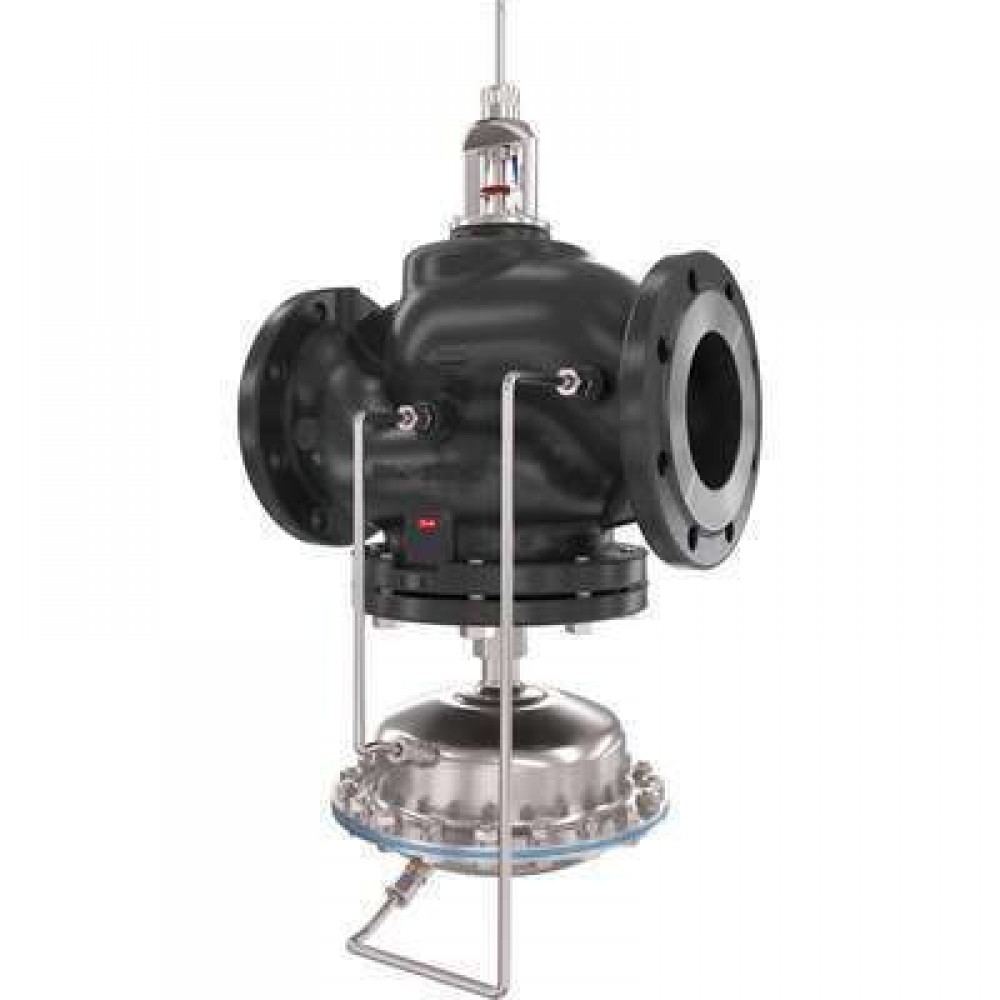

DANFOSS AFQM 2 PN16 100/160 /0,5 фл.(пр. класс 0802708299)

Name: DANFOSS AFQM 2 PN16 100/160 /0,5 фл.(пр. класс 0802708299)
Brand: DANFOSS
SKU: 003G5505
Availability: InStock

Товар в наличии Артикул: 003G5505

Все товары DANFOSS

Описание DANFOSS AFQM 2 PN16 100/160 /0,5 фл.(пр. класс 0802708299)

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм	100
Уплотнение	EPDM
L, мм	350
Рабочая среда	Вода или 30% водный раствор гликоля
Коэффициент начала кавитации	0,35
PH среды	Мин. 7 , Макс 10
Диафрагма	EPDM
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	15
Условное давление регулирующего блока, бар	16
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 25
Пропускная способность Kvs, м³/ч	160
H₁, мм	390
H2, мм	540
Вес, кг	91
H3, мм	570
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56
Ход штока, мм	25
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Характеристика регулирования	Комбинированная
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	19 ÷ 95
Площадь регулирующей диафрагмы регулирующего блока, см2	160
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2

Технические характеристики DANFOSS AFQM 2 PN16 100/160 /0,5 фл.(пр. класс 0802708299)

Характеристики

H2, мм	540
H3, мм	570
H₁, мм	390
L, мм	350
PH среды	Мин. 7 , Макс 10
Вес, кг	91
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	19 ÷ 95
Диафрагма	EPDM
Динамический диапазон регулирования	> 1 : 25
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Коэффициент начала кавитации	0,35
Максимально допустимый перепад давлений, бар	15
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	100
Площадь регулирующей диафрагмы регулирующего блока, см2	160
Пропускная способность Kvs, м³/ч	160
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Уплотнение	EPDM
Условное давление регулирующего блока, бар	16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Характеристика регулирования	Комбинированная
Ход штока, мм	25
